Описание
Cостав комплекта
| № поз. | Высота | Описание | |||
|---|---|---|---|---|---|
| 3 U | 6 U | ||||
| <8HP | ≥8HP | <8HP | ≥8HP | ||

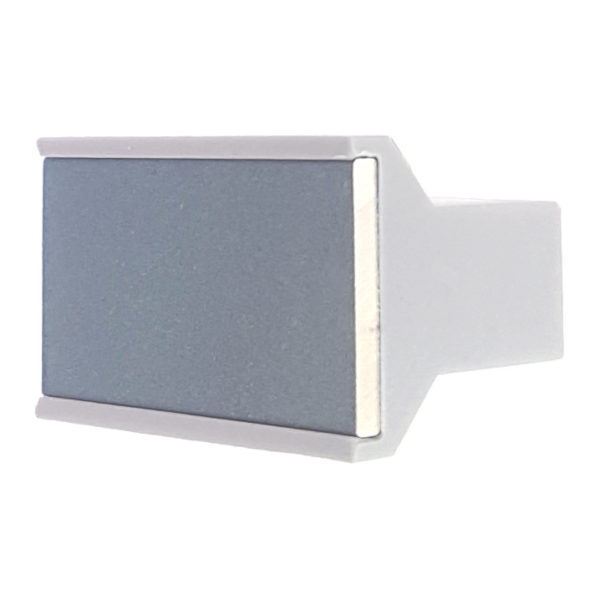

| 1 | 1 | 1 | 2 | 2 | Ручка трапециевидная, неподвижная, серая |
| 2 | 1 | 1 | 2 | 2 | Маркировочная пластина |
| 3 | 2 | 2 | 4 | 4 | Кронштейн для крепления панели к печатной плате, ЦАМ4-1 |
| 4 | 1 | 1 | 1 | 1 | Панель лицевая, алюминий 2,5 мм |
| 5 | 2 | 2 | 2 | 2 | Направляющая шпилька из нержавеющей стали (только на П-образных панелях) |
| 6 | 2 | 4 | 2 | 4 | Пластиковая втулка светло-серая |
| 7 | 2 | 4 | 2 | 4 | Винт невыпадающий остроконечный с крестообразным шлицем PH M2,5x12; нержавеющая сталь |
| 8 | 1 | 1 | 2 | 2 | Винт с полупотайной головкой M2,5 x 8 нерж. сталь (DIN 966) |
| 9 | 2 | 2 | 4 | 4 | Винт с полукруглой головкой M2,5х10, нерж. сталь (DIN7985) |
| 10 | 2 | 2 | 4 | 4 | Шайба пружинная гнутая М2,6; нерж. сталь (DIN 137 A) |
| 11 | 1 | 1 | 2 | 2 | Гайка шестигранная М2,5; нерж. сталь (DIN 934); для 4HP не применяется |
| 12 | 1 | 1 | 2 | 2 | Винт с полукруглой головкой M2,5 x 12 нерж. сталь (DIN 7985); для 4HP не применяется |
| 13 | 1 | 1 | 2 | 2 | Винт с полукруглой головкой M2,5 x 16 нерж. сталь (DIN 7985) |
Информация для заказа
| Высота U | Ширина | Артикул | |||
|---|---|---|---|---|---|
| HP | A, мм | B, мм | Комплект RAL 7023 1 комп. | Маркировочная пластина 10 шт. |
|
| 3 | 4 | 19,98 | - | 20848664к | 1025010к |
| 3 | 5 | 25,06 | - | 20848665к | 1030090к |
| 3 | 6 | 30,14 | - | 20848666к | 1030091к |
| 3 | 7 | 35,22 | - | 20848667к | 1030092к |
| 3 | 8 | 40,30 | 25,40 | 20848668к | 1030093к |
| 3 | 10 | 50,46 | 35,56 | 20848669к | 1030094к |
| 3 | 12 | 60,62 | 45,72 | 20848670к | 1030095к |
| 6 | 4 | 19,98 | - | 20848672к | 1025010к |
| 6 | 5 | 25,06 | - | 20848673к | 1030090к |
| 6 | 6 | 30,14 | - | 20848674к | 1030091к |
| 6 | 7 | 35,22 | - | 20848675к | 1030092к |
| 6 | 8 | 40,30 | 25,40 | 20848676к | 1030093к |
| 6 | 10 | 50,46 | 35,56 | 20848677к | 1030094к |
| 6 | 12 | 60,62 | 45,72 | 20848678к | 1030095к |
| П-о6разная панель предполагает использование ЭМC-уплотнителя | 3U, 10 шт. | 6U, 10 шт. |
|---|---|---|
| Текстильный ЭМC-уплотнитель | 21101853к | 21101855к |
| ЭМC-уплотнителем из нержавеющей стали | 21102105к | 21102107к |
