Описание

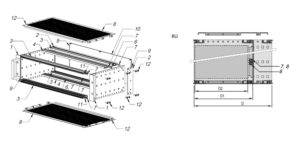

D – о6щая глу6ина,
D1 – глу6ина установки,
D2 – глу6ина печатной платы (D1 – 15мм).
Комплектация
| Поз. | Количество | Описание | |
|---|---|---|---|
| 3U | 6U | ||
| 1 | 2 | 2 | 19" кронштейн Тип П |
| 2 | 2 | 2 | Угловой профиль Тип П, задний |
| 3 | 2 | 2 | Боковая стенка Тип F* |
| 4 | 4 | 4 | Горизонтальный рельс (Н-KD) |
| 5 | 2 | 2 | Горизонтальный рельс, задний (H-ST), для монтажа объединительной платы |
| 6 | - | 1 | Горизонтальный рельс, задний центральный (ST) + блокиратор вращения |
| 7 | 2 | 4 | Изолирующая планка |
| 8 | 6 | 8 | Рейка с резьбовыми отверстиями |
| 9 | 2 | 2 | Защитная крышка с перфорацией |
| 10 | 3 | 3 | ЭМС-уплотнитель |
| 11 | 1 | 1 | Задняя стенка |
| 12 | 2 | 2 | Рейка с отверстиями |
| 13 | 1 | 1 | Комплект крепёжных деталей |

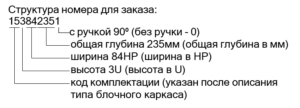

Информация для заказа
| Без ручек | Высота | Ширина | Глубина D, мм | Глубина D1, мм |
|---|---|---|---|---|
| 153842350 | 3U | 84HP | 235 | 175/235 |
| 153842950 | 3U | 84HP | 295 | 175/235/295 |
| 153843550 | 3U | 84HP | 355 | 175/235/295/355 |
| 153844150 | 3U | 84HP | 415 | 175/235/295/355 |
| 153844750 | 3U | 84HP | 475 | 175/235/295/355 |
| 156842350 | 6U | 84HP | 235 | 175/235 |
| 156842950 | 6U | 84HP | 295 | 175/235/295 |
| 156843550 | 6U | 84HP | 355 | 175/235/295/355 |
| 156844150 | 6U | 84HP | 415 | 175/235/295/355 |
| 156844750 | 6U | 84HP | 475 | 175/235/295/355 |
Задний горизонтальный рельс для монтажа о6ъединительной платы с изолирующей планкой.
